一、技術參數
公稱通徑：DN15-200mm
公稱壓力：1.6~25Mpa(如需其他壓力標準，訂貨時請注明)
閥體材質：碳鋼(C)不銹鋼304(P)、不銹鋼316(R)
密封材質：聚四氟乙烯(F)對位聚苯(PPL)、金屬硬密封(H)硬質合金(Y)
介質溫度：W2-20-150CW3:-20-250C
連接方式：法蘭
電動執(zhí)行器：SZA系列、SZB系列進口執(zhí)行器系列
控制方式：標準開關型、整體調節(jié)型、整體開關型、總線型
二、電動三通球閥主要設計標準
設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
三、電動三通球閥主要零件材料
零件名稱 | 材料名稱 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
四、電動三通球閥控制方式

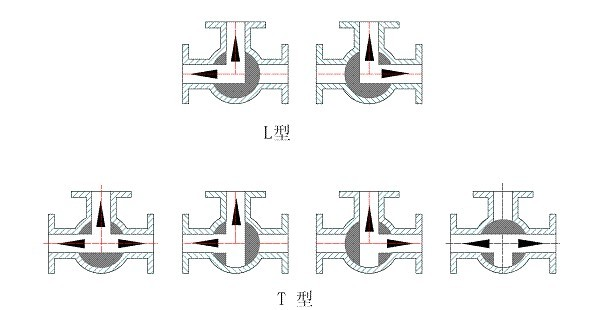

氣動三通球閥分L型和T型，介質流通方向見下圖。氣動三通L型球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：氣動三通T型球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。
|
"T"型氣動三通球閥流向示意圖 "L"型氣動三通球閥流向示意圖 |
五、電動三通球閥安裝連接尺寸
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
H | 185 | 191 | 193 | 212 | 217 | 260 | 293 | 323 | 382 | 468 | 510 | 655 |
W | 140 | 140 | 140 | 164 | 164 | 190 | 210 | 247 | 276 | 348 | 378 | 524 |
PN1.6MPa法蘭連接尺寸 | ||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 |
PN2.5MPa法蘭連接尺寸 | ||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 |
PN4.0MPa法蘭連接尺寸 | ||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 |
D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-30 |
PN6.4MPa法蘭連接尺寸 | ||||||||||||
D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 |
D1 | 75 | 90 | 100 | 110 | 125 | 135 | 160 | 170 | 200 | 240 | 280 | 345 |
D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 |
n-φd | 4-14 | 4-18 | 4-18 | 4-22 | 4-22 | 4-22 | 8-22 | 8-22 | 8-26 | 8-30 | 8-33 | 12-36 |
